產品名稱： 籠式單座調節閥

詳細說明

HSC籠式單座調節閥是一種高性能的單座調節閥，適用于高壓差產生閃蒸和空化的場合，堅固的套筒保護閥體不受閃蒸和空化的破壞。閥體、流體通道呈S流線型，壓降損失小，流量大，可調范圍廣。閥芯導向面積大，抗震性好，調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。

一、HSC籠式單座調節閥概述

HSC籠式單座調節閥是一種高性能的調節閥，堅固的閥芯導向和套筒可防止液體發生閃蒸和空化。結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣。

HSC籠式單座調節閥泄漏量符合ANSI B16.104標準。采用多彈簧氣動薄膜執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92 。

二、HSC籠式單座調節閥閥體

閥體型式		直通單座套筒式鑄造球型閥
公稱通徑DN（mm）		20、25mm
公稱壓力		ANSI  125、150、300、600、JIS 10、20、30、40K、PN1.6、4.0、6.4MPa
連接型式		法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型;焊接連接；嵌接焊SW
法蘭標準		JIS  B2201-1984、ANSI B16.5-1981、GB/T9112～9124、JB/T79-94等
材  料		鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG0Cr18Ni12Mo2Ti）等
壓蓋型式		螺栓壓緊式：填料
填  料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織
上閥蓋型式	常溫型（P）	-17～+230℃
	伸長Ⅰ型（E1）	-45～-17℃、+230～+566℃
	伸長Ⅱ型（E2I）	-100～-45℃
	伸長Ⅱ型（E2W）	-196～-100℃
	注：	工作溫度不準超過各種材料的允許范圍。

三、HSC籠式單座調節閥閥內組件

閥芯型式	單座套筒式柱塞型閥芯
流量特性	等百分比特性（%）和線性特性（L），參考流量特性曲線圖
套筒形式	分離式套筒
材  料	不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）或不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金

四、HSC籠式單座調節閥執行機構

型    式：LHA多彈簧薄膜執行機構

膜片材料：乙丙橡膠夾尼龍布、丁qing橡膠夾尼龍布

彈簧范圍：20～100、80～240kPa

供氣壓力：140～400kPa

氣源接口：Rc1/4"

環境溫度：-30～+70℃

閥作用型式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式

配用附件：電-氣閥門定位器、空氣過濾減壓器、保位閥、行程開關、閥位變送器、電磁閥、手輪操作機構等

五、HSC籠式單座調節閥性能

泄漏量	金屬閥座	小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級
回  差	帶定位器	小于全行程的1%，
	不帶定位器	小于全行程的3%（LHA1型小于全行程的5%）
基本誤差	帶定位器	小于全行程的±1%	注：采用標準的V型聚四氟乙烯填料
	不帶定位器	小于全行程的±5%
可調范圍	50：1（0.25≤Cv≤4.0）或30：1（CV≤0.16）

六、HSC籠式單座調節閥CV值和行程

額定Cv值

0.01

0.04

0.1

0.16

0.25

0.4

0.63

1.0

1.6

2.5

4.0

流量特性

金屬閥座

等百分比（%）

-

-

-

-

○

○

○

○

○

○

○

線性（L）

○

○

○

○

○

○

○

○

○

○

○

額定行程

14.3

公稱通徑

20、25

注：符號○表示閥的規格范圍。

七、HSC籠式單座調節閥允許壓差

A、氣-關式閥 （100KPa）

執行機構	供氣壓力	彈簧范圍	定位器	允許壓差
				額定Cv值
				≤0.25	0.4	0.63	1.0	1.6	2.5	4.0
HA1D	1.4	0.2～1.0	有或無	40	31	31	16	16	10	10
				56
	1.6	0.2～1.0	有	40	40	40	40	40	40	40
				100	100	100	84	84	52	52
	4.0	0.8～2.4	有	-	-	-	40	40	40	40
							100	100	100	100
HA2D	1.4	0.2～1.0	有或無	40	40	40	32.6	32.6	20	20
				100	62	62
	1.6	0.2～1.0	有	-	40	40	40	40	40	40
					100	100	100	100	100	100

B．HSC籠式調節閥氣-開式閥

執行機構	供氣壓力	彈簧范圍	定位器	允許壓差
				額定Cv值
				≤0.25	0.4	0.63	1.0	1.6	2.5	4.0
HA1R	1.4	0.2～1.0	有或無	40	31	31	16	16	10	10
				56
	2.8	0.8～2.4	有	40	40	40	40	40	40	40
				100	100	100	100	100	72	72
HA2R	1.4	0.2～1.0	有或無	40	40	40	32.6	32.6	20	20
				100	62	62
	2.8	0.8～2.4	有	-	40	40	40	40	40	40
					100	100	100	100	100	100

注：1.大允許壓差不超過ANSI B16.34或JIS B2201標準規定的大工作壓力。
   2.同一格內的上方數字表示閥常開允許壓差,下方數字表示閥全關時的允許壓差。
   3.帶有*的允許壓差,閥控制液體時,允許壓差只能為3MPa,超過3MPa時,請選用LHLC調節閥。
   4.黑線框內數字表示閥配用標準規格執行機構。

八、HSC籠式單座調節閥連接尺寸及法蘭距

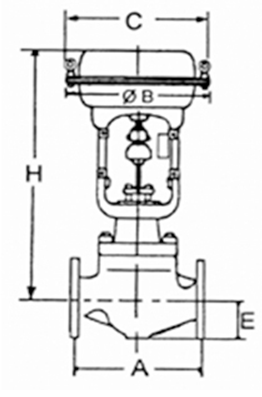

HSC籠式單座調節閥外形尺寸

執行機構	H				φB	C	E
	常溫型P	伸長Ⅰ型E1	伸長Ⅱ型E2I	伸長Ⅱ型E2W
LHA1D、R	375	525	685	900	218	230	40
LHA2D、R	450	600	760	975	267	281	40

注：表上H欄尺寸是調節閥不帶手輪機構的數字，如果帶手輪機構，要相應加上手輪機構的尺寸。

法蘭距

公稱通徑	A
	ANSI 125FF ANSI 150RF JIS 10K Ff,RF  PN1.6	JIS 16K RF	ANSI 300RF JIS 20K RFJIS 30K RF PN4.0	ANSI 600RF JIS 40K RF PN6.4	ANSI 150 RJ	ANSI 300 RJ	ANSI 600 RJ	JIS 20K 溝槽型嵌入型	JIS 30K溝槽型嵌入型	ANSI 300 LG	ANSI 600 SW、BW
20	184	190	194	206	-	206	206	198	208	203	206
25	184	193	197	210	197	210	210	198	212	206	210

九、HSC小口徑籠式單座調節閥訂貨須知

①HSC籠式單座調節閥名稱與參數

②HSC籠式單座調節閥口徑

③HSC籠式單座調節閥作用方式

④HSC籠式單座調節閥閥體及閥內組件材質

⑤HSC籠式單座調節閥壓差（包括正常工作壓差，閥關閉時壓差）

⑥HSC籠式單座調節閥耐蝕性以及是否帶附件
