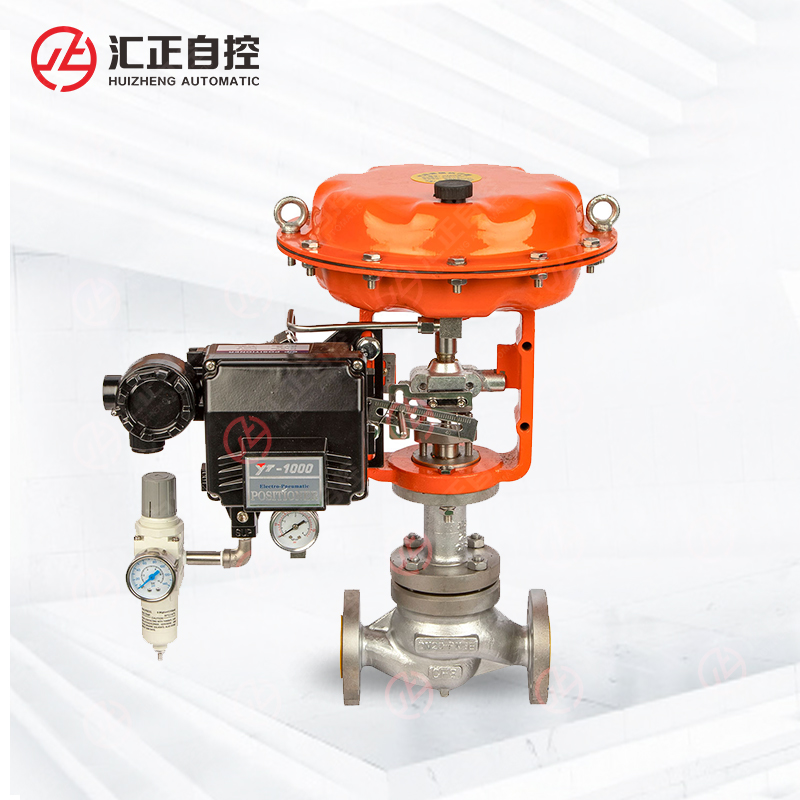

產品名稱： 氣動襯氟單座調節閥

詳細說明

ZJHPF氣動襯氟調節閥是一種頂導向單閥座調節閥，具有結構簡單、密封性能好、流量大、使用可靠等特點。有效而足夠的頂部導向系統克服小開度時的震動，有效使用壽命更長。可選擇多彈簧氣動薄膜機構或電動執行機構等。

一、ZJHPF氣動襯氟調節閥概述

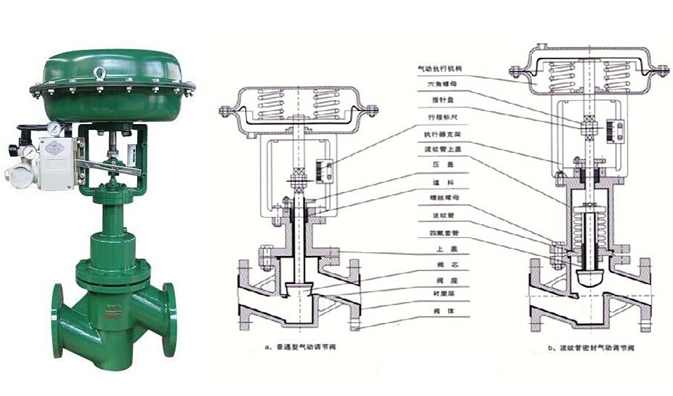

ZJHPF氣動薄膜襯四氟調節閥是一種防腐蝕直通單座調節閥，氣動襯氟調節閥與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波紋管密封。

ZMAPF氣動薄膜襯四氟調節閥廣泛適用于酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。它的作用與氣動隔膜調節閥相同，但是比隔膜調節閥能耐更大的壓力。

二、ZJHPF氣動襯氟調節閥特點

1、耐腐蝕。幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕。
2、密封性能好。采用波紋管和填料雙重密封，確保無滲漏。
3、泄漏量小。由于閥芯、閥座采用軟密封，確保無滲漏。
4、配用HA執行機構，輸出力大、結構緊湊。

三、ZJHPF氣動襯氟調節閥閥體

閥體型式:直通單座球型閥

公稱通徑:3/4"、20、25、32、40、50、65、80、100、150mm
公稱壓力:PN1.6MPa
法蘭標準:JB/T79·1～79·2-94等
材料:ZG230-450襯F46
工作溫度:-40～180℃
壓蓋型式:螺栓壓緊式
填料:V型聚四氟乙烯填料

四、ZJHPF氣動襯氟調節閥閥內組件

閥芯型式:單座柱塞型閥芯
流量特性:線性特性和等百分比特性
閥座、閥芯材料:2Cr13襯F46
波紋管材料:聚四氟乙烯

五、ZJHPF氣動襯氟調節閥執行機構

執行機構型式:ZHA（B）多彈簧薄膜執行機構
膜片材料:乙bing橡膠夾尼龍布、丁qing橡膠惡夾尼龍布
彈簧范圍:20～100、80～240kPa
供氣壓力:140～400kPa
氣源接口:Rc1/4"
環境溫度:-30～+70℃

氣動襯氟調節閥閥作用型式:用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件:定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等。

六、ZJHPF氣動襯氟調節閥執行機構配置

型號	ZHA-22 ZHB-22	ZHA-23 ZHB-23	ZHB-34 ZHB-34	ZHA-45 ZHB-45
有效面積cm2	350	350	560	900
行程mm	16	25	40	60
彈簧范圍KPa	20～100（標準）:40～200; 80～240; 20～60; 60～100

供氣壓力	彈簧范圍	允許壓差
		公稱通徑
		G3/4"	20	25	32	40	50	65	80	100	150
1.4	0.2～1.0	16	16	8	5	5	3	2.5	2	1.2	0.8
4.0	0.8～2.4	16	16	16	12	11	7	6.5	4.5	2.8	2.0

八、ZJHPF氣動襯氟調節閥性能

泄漏量:小于閥額定容量的0.01%
回差:帶定位器：小于全行程的1%
基本誤差:帶定位器：小于全行程的±1%
注：采用標準的V型聚四氟乙烯填料
可調范圍 30：1

九、ZJHPF氣動襯氟調節閥Kv值和行程

公稱通徑	G3/4"						20				25	32	40	50	65	80	100	150
閥座直徑	3	4	5	6	7	8	10	12	15	20	26	32	40	50	65	80	100	150
Kv值	0.08	0.12	0.20	0.32	0.50	0.80	1.2	2.0	3.2	5.0	8	12	20	32	50	70	100	240
額定行程	10										16		25		40			60

十、ZJHPF氣動薄膜襯氟調節閥訂貨須知

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
若訂貨前還未選定襯氟調節閥型號，請向我們提供您的襯氟調節閥使用參數:

1.氣動襯氟調節閥公稱通徑、額定流量系數KV.

2.氣動襯氟調節閥流體性質（包括公稱壓力、溫度、粘度或酸堿性），

3.氣動襯氟調節閥流量特性，

4.氣動襯氟調節閥的開關型式，

5.氣動襯氟調節閥閥體、閥芯材料，

6.氣動襯氟調節閥是否帶附件，說明附件型號。以便我們的為您正確選型。
