產品名稱： ZDLP電動單座調節閥

詳細說明

ZDLP電動流量調節閥由PSL系列和3810L系列電子式執行機構和單座調節閥組成。電源為220V.AC 50Hz，含有伺服放大器、位置信號發生器、位置限位開關以及閥位顯示。電子式電動單座調節閥可直接接受工業控制儀表或計算機等輸出的（4-20mADC或1-5VDC）進行閥門的開度控制，達到調節介質壓力流量、溫度等目的。

一、ZDLP電動流量調節閥概述

ZDLP電動流量調節閥由PSL系列和3810L系列電子式執行機構和單座調節閥組成。電源為220V.AC 50Hz，含有伺服放大器、位置信號發生器、位置限位開關以及閥位顯示。可直接接受工業控制儀表或計算機等輸出的（4-20mADC或1-5VDC）進行閥門的開度控制，達到調節介質壓力流量、溫度等目的。同時可以輸出（4-20mADC或1-5VDC）閥位反饋信號。

ZDLP電動流量調節閥閥體為低阻流直通單座上導向結構。具有精度高、流量大、泄漏量小的特點，廣泛用于化工、石油、輕工、電站、冶金等要求流量大、泄漏量小的工業自控系統中。

二、ZDLP電動流量調節閥閥體

型式	直通單座鑄造球型閥
公稱通徑	20、25、32、40、50、65、80、100、125、150、200mm
公稱壓力	PN1.6、4.0、6.4MPa
法蘭標準	JB/T79.1-94、79.2-94等
材料	鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上閥蓋	標準型-17～+230℃、散熱型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
壓蓋型式	螺栓壓緊式
填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

三、ZDLP電動流量調節閥閥內組件

閥芯型式	單座柱塞型閥芯
流量特性	等百分比特性和線性特性
材  料	不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、 鈦和耐腐蝕合金等。

四、ZDLP電動流量調節閥執行機構

型號	381LSA-08	381LSA-20	381  LSA -30	381  LSA -50	381  LSA -65	381  LSA -99	381  LSA -160
隔爆型號	381-08	381-20	381-30	381-50	381-65	381-99	381-160
輸出力推（N）	800	2000	3000	5000	6500	10000	16000
大行程L（mm）	30		60		100
工作速度（mm/S）	4.2	2.1	3.5	1.7	2.8	2.0	1.0
主要技術參數	電源電壓：220V/50Hz 輸入信號：4-20mA或1-5V·DC 輸出信號：4-20mA·DC
	防護等級：相當IP55 隔爆標志：ExdⅡBT4 手操功能：手柄
	環境溫度：-25～+70℃ 環境濕度：≤95%

五、ZDLP電動流量調節閥技術參數

公稱通徑DN（mm）	25	32	40	50	65	80	100	125	150	200
閥座直徑dn（mm）	26	32	40	50	65	80	100	125	150	200
額定流量系數Kv	8	13	22	32	50	80	120	200	280	450
額定行程L（mm）	16		25		40			60
配用執行機構型號	381LSA  /381-20		381LSA  /381-30		381LSA  /381-50			381LSA  /381-65
允許壓差（Mpa）	3.0	2.0	1.8	1.05	1.16	0.67	0.47	0.39	0.26	0.16

六、ZDLP電動流量調節閥性能

項目				技術指標
基本誤差%				±2.5
回差%				≤2.0
死  區%				≤1.0
始終點偏差%	電開		始點	±2.5
			終點	±2.5
	電關		始點	±2.5
			終點	±2.5
額定行程偏差%				≤2.5
泄  露 量l/h				0.1%×閥額定容量
可調范圍R				30:1

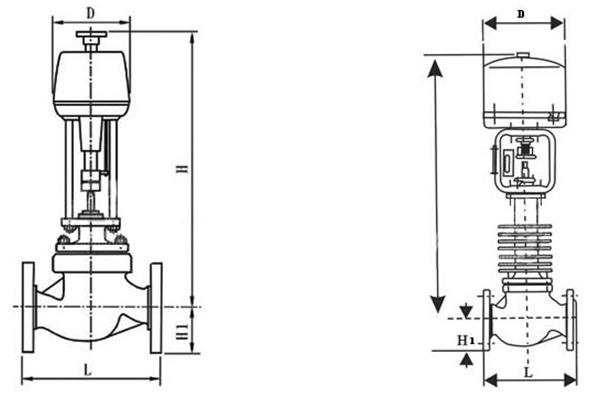

七、ZDLP電動流量調節閥外形尺寸

公稱通徑DN		20	25	32	40	50	65	80	100	125	150	200
L	PN16/40	181	184	220	222	254	276	298	352	410	451	600
	PN64	206	210	251	251	286	311	337	394	457	508	650
D		225	225	225	225	225	255	255	255	310	310	310
R		177	177	177	177	177	177	177	177	226	226	226
H1	PN16/40	128	128	152	152	160	205	205	208	273	330	364
	PN64	140	140	160	160	180	210	210	220	290	340	370
H3	PN16/40	144	144	172	172	180	232	232	235	300	357	391
	PN64	156	156	180	180	200	237	237	247	317	367	397
H2		373	373	495	495	495	700	700	700	725	725	725
H4		459	459	459	459	459	520	520	520	570	570	570
H5	PN16/40	53	58	68	73	80	90	98	108	123	140	168
	PN64	63	68	75	83	88	100	105	125	148	170	203

八、ZDLP電動流量調節閥訂貨須知

①ZDLP電動流量調節閥產品名稱與參數

②ZDLP電動流量調節閥口徑的選擇

③ZDLP電動流量調節閥流量特性選擇

④ZDLP電動流量調節閥調節速度選擇

⑤ZDLP電動流量調節閥作用方式選擇

⑥ZDLP電動流量調節閥泄漏量應滿足工藝要求

⑦ZDLP電動流量調節閥壓差（包括正常工作壓差，閥關閉時壓差）

⑧ZDLP電動流量調節閥防堵性

⑨ZDLP電動流量調節閥耐蝕性等以及是否帶附件以便我們的為您正確選型。
